MASCHINENSCHUTZTORE

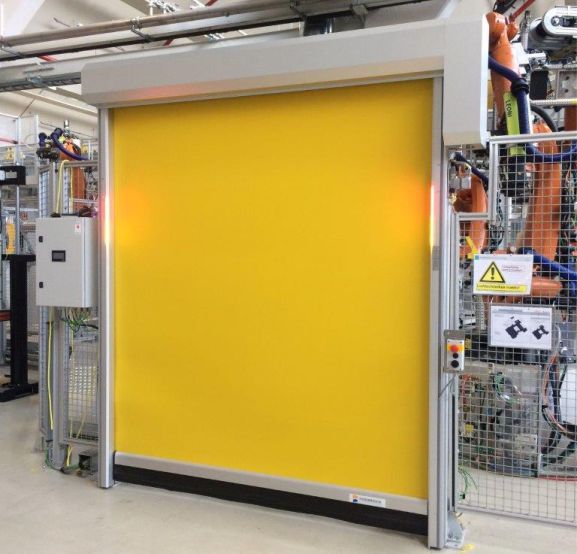

Die von uns angebotenen Tormafa-Maschinenschutztore, die unter Berücksichtigung hoher Arbeitssicherheit und fortschrittlicher Prozesse entwickelt wurden, erfreuen sich großer Beliebtheit. Diese Tore sind z.B. in modernen Maschinenparks montiert, wo sie erfolgreich oft mit hoher Effizienz bei den Produktionslinien und Rollenvorschüben funktionieren.

Für hohen Arbeitsschutz, hochtechnologische Fertigungsprozesse, kurze Stillstandzeiten und Schutz der Mitarbeiter. Das speziell für diesen Einsatz entwickelte Maschinenschutztor schützt gleichermaßen Mensch und Maschine, ohne den Produktionsablauf zu behindern. Durch die kurzen Taktzeiten sind schnelle Produktionsschritte möglich. Die Mitarbeiter haben ungehinderten Zugang zum Werkstück und werden bei der Produktion von Funkenflug, glühenden Spänen, Schweißspritzern usw. geschützt.

• Behang Hochreissfester Gewebebehang (max.2,6 mm) mit zusätzlicher antistatischer Ausführung, kältefest, FDA zugelassen. Ausgeklügeltes Rückhaltesystem am linken und rechten Behang, verhindert ein Austreten und Durchbiegen des Behangs bei gleichzeitiger Meldung des Sicherheitsschalters
• Führungsschiene Rahmenprofile (80 mm) als selbsttragende Aluminiumprofile, integrierte Kabelkanäle und Befestigungsnuten, abdeck- und gestaltbar durch farbige Designstreifen,
optimale Zugänglichkeit durch abnehmbare Frontabdeckung, Seitenprofile nach unten zum Ablauf von Flüssigkeiten geöffnet, Positionsschuhe im Rahmen höhenverschiebbar, zur exakten Einstellung der unteren Endlage
• Oberfläche Rahmenprofile, Motor-, Wellenabdeckung, sowie Seitenabdeckung auf der Motorgegenseite aus Aluminium.
• Microprocessorsteuerung DR2100-4 (230V/50-60HZ)/ DR3000-1 (400V/50-60HZ) im Stahlschaltschrank IP65 mit Hauptschalter schwarz, 3-fach Foliendrucktaster.
Anzeige zur Menü- und Fehleranzeige und im Kommunikationsmodul 3x Sicherheitseingänge für z.B.: Sicherheitsendschalter (Tor geschlossen), Not-Aus-Taster oder Hintertretschutz. 24V Versorgung über Push Pull einmal Eingang und einmal Ausgang, Netzwerk mit 2 Port-Switch zum Durchschleifen.
• Sicherheit Elektronische Sicherheitsleiste mit Funksignalübertragung, Berührungsloser Sicherheitsschalter Pilz PSEN cs3.1n / PSEN cs3.1 einseitig

Zusatzausstattung
• Pro-Tec-Tor Actionlight, Farblichtsignalisierung des Maschinenzustandes
• Brüstung
• X-Level (einstellbare Zwischenhöhe)
• Zusätzliche Sicherheitslichtschranke im Torrahmen
• Selbstüberwachendes elektr. Sicherheits-Lichtgitter
• Energiekette statt Funksignal bzw. Spiralkabel
• Überwachungs-Laserscanner zur Erhöhung der Schließgeschwindigkeit
• Berührungsloser, codierter Sicherheitsendschalter, manipulationssicher im Rahmen verbaut (SIL 3, PL-e, usw.)
• PROFIBUS, PROFINET Profisafe, Ethernet, AIDA in Vorbereitung
• Abdichtbürsten am Rahmenprofil

Sonderbehänge
• PVC-Sichtfeld über die gesamte bzw. eine bestimmte Breite. Schweißschutzsichtfeld über die gesamte bzw. eine bestimmte Breite. Antistatische Behangausführungen
in Brillantblau RAL 5007, Achatgrau RAL 7038
Behangfarben
• RAL 5007 Brillantblau
• RAL 7038 Achatgrau
• RAL 2004 Reinorange
• RAL 3000 Feuerrot
• RAL 1023 Verkehrsgelb

Technische Daten
• Maximale Torgröße: 8.000 x 5.000 mm (B x H)
• Öffnungsgeschwindigkeit max. 3,0 m/s
• Schließgeschwindigkeit max. 1,7 m/s
• Das Tor kann ca. 6 Zyklen / Minute ganzjährig fahren.
• Antriebsseite: wahlweise links oder rechts
• Widerstand gegen Windlast (EN12424) bis Klasse 2 (Abhängig von der Ausführung)
